L'intervento riguarda il rilievo e la modellazione 3D della Chiesa Parrocchiale SS. Gervasio e Protasio del comune di Bariano. Il rilievo aveva l'obiettivo di fornire la fedele geometria della chiesa con particolare attenzione alle ortofoto interne ed esterne con restituzione dello stato materico e di degrado finalizzata ad un successivo intervento di restauro .

Il rilievo

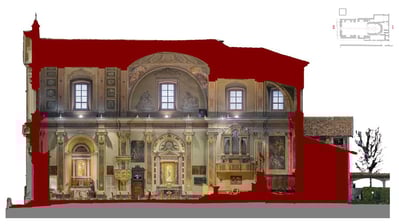

Il rilievo topografico è stato condotto tramite stazione totale sviluppando una poligonale chiusa con 12 stazioni sia esterne sia interne all'edificio. Da queste stazioni sono stati collimati i target necessari per controllo e georeferenzazione del rilievo laser scanning e di quello fotogrammetrico da terra e da drone. Il rilievo degli angusti spazi interni , in particolare del sottotetto della chiesa ha reso necessario l'utilizzo di un laser scanner terrestre. L'acquisizione fotogrammetrica all'interno della chiesa è stata operata, a quote differenti, attraverso una camera full frame. L'elaborazione ha portato ad una nuvola di punti e ad un modello mesh texturizzato. A partire dalla nuvola di punti è stato realizzato un modello BIM dal quale sono stati estratti gli elaborati tecnici.
